Laserbeschriftung mit dem
Epilog Fusion Edge
Business Line: 12, 24 & 36
Suchen Sie ein CO₂ Laser zum Gravieren und zur Laserbeschriftung, jedoch auch einen Lasercutter dessen Arbeitsfläche trotzdem nicht allzu klein ist?
Bei den Epilog Fusion Edge 12, 24 und 36 Modellen handelt es sich um kompakte CO₂ Laser, deren Aussenmasse sich in Grenzen halten. Da Sie unter Umständen nur ein beschränktes Markierungsfeld benötigen und Sie allenfalls ein mobiles Gerät suchen, dass für Messen und Outdoor Events gut transportabel ist, dann könnte der Epilo Fusion Edge 12 das richtige Lasergerät für Sie sein. Optional ist der Epilog Fusion Edge 12 auch als Fiber- oder Faserlaser für die Metallmarkierung mit 30 oder 50 Watt erhältlich.
Alle Epilog Fusion Edge Modelle sind mit dem innovativen und in dieser Preis- und Gerätekonfiguration einzigartigen IRIS™ Kamerasystem von Epilog ausgerüstet. Mit Hilfe einer Kamera im Laserdeckel positionieren Sie schnell und präzise direkt am Bildschirm Ihres Arbeitsplatzes das Gravurmotiv oder die Schneidlinien auf dem Laserobjekt.
Erstellen Sie zudem mit dem IRIS™ Kamerasystem ein Foto Ihres eingelegten Laserobjektes um mit Hilfe dieser Aufnahme ein Gravur- oder Schneidmotiv zu gestalten.
Noch nie war eine Lasergravur oder ein Laserschneiden so einfach, präzis und schnell zu erstellen!
Highlights der Fusion Edge Serie
-
Epilog Fusion Edge
-
Arbeitsbereich
-
Laservarianten
- CO₂
-
Faserlaser
- IRIS™-Kameras
-
Fusion Edge 12
-
-
Arbeitsbereich610 x 305 x 178 mm
-
LaservariantenCO₂ oder Faser
-
CO₂30, 40, 50 oder 60 Watt
-
Faserlaser30 Watt
-
IRIS™-Kameras1 (Überkopfkamera)
-
Fusion Edge 24
-
-
Arbeitsbereich610 x 610 x 254 mm
-
LaservariantenCO₂
-
CO₂40, 50 oder 60 Watt
-
Faserlaser---
-
IRIS™-Kameras2 (Überkopfkamera)
-
NEU
-
Fusion Edge 36
-
-
Arbeitsbereich914 x 610 x 254 mm
-
LaservariantenCO₂
-
CO₂50 oder 60 Watt
-
Faserlaser---
-
IRIS™-Kameras2 (Überkopfkamera)
Merkmale der Fusion Edge Laser
Die Fusion Edge Laserbeschriftungs-Geräte von Epilog sind die Spitzenmodelle unter den Lasersystemen. Sie punkten nicht nur mit einem grossen Arbeitsbereich, sondern auch mit der neuesten Technologie, z. B.:
Technische Daten der Fusion Edge Serie
| Lasertyp | Fusion Edge 12 | Fusion Edge 24 | Fusion Edge 36 |
|---|---|---|---|
| Arbeitsbereich | 610 x 305 mm | 610 x 610 mm | 914 x 610 mm |
| Materialdicke | 178 mm | 254 mm | 254 mm |
| Typ der Laserröhre |
|
|
|
| Leistung der Laserröhre |
|
|
|
| IRIS™-Kamerasystem | 1 (Überkopfkamera) | 2 (Überkopfkamera) | 2 (Überkopfkamera) |
| WLAN | Lieferumfang | Lieferumfang | Lieferumfang |
| Mitgelieferte Objektive |
|
|
|
| Optionale Objektive | 1,5 oder 4 Zoll – CO₂ | 1,5 oder 4 Zoll – CO₂ | 1,5 oder 4 Zoll – CO₂ |
| Auflösung | Vollflexibel und benutzergesteuert von 75–1200 dpi | Vollflexibel und benutzergesteuert von 75–1200 dpi | Vollflexibel und benutzergesteuert von 75–1200 dpi |
| Max. Gravurgeschwindigkeit (Meter pro Sekunde) | 120 IPS (3,05 m) pro Sekunde mit einer Beschleunigung von 5 g. Computergesteuert in 0,001-Schritten bis 100 %. Farbzuweisung zur Verknüpfung von Geschwindigkeit, Leistung, Frequenz und Raster-/Vektormodus. | 120 IPS (3,05 m) pro Sekunde mit einer Beschleunigung von 5 g. Computergesteuert in 0,001-Schritten bis 100 %. Farbzuweisung zur Verknüpfung von Geschwindigkeit, Leistung, Frequenz und Raster-/Vektormodus. | 120 IPS (3,05 m) pro Sekunde mit einer Beschleunigung von 5 g. Computergesteuert in 0,001-Schritten bis 100 %. Farbzuweisung zur Verknüpfung von Geschwindigkeit, Leistung, Frequenz und Raster-/Vektormodus. |
| Druckertreiber und Software | Laser Dashboard™, Epilog Job Manager™ | Laser Dashboard™, Epilog Job Manager™ | Laser Dashboard™, Epilog Job Manager™ |
| Interner Speicher | Speichern Sie Dateien von bis zu 1 GB Grösse. Gravieren Sie Dateien jeder Grösse. | Speichern Sie Dateien von bis zu 1 GB Grösse. Gravieren Sie Dateien jeder Grösse. | Speichern Sie Dateien von bis zu 1 GB Grösse. Gravieren Sie Dateien jeder Grösse. |
| Betriebsmodi | Optimierter Rastermodus, Vektormodus oder kombinierter Modus. | Optimierter Rastermodus, Vektormodus oder kombinierter Modus. | Optimierter Rastermodus, Vektormodus oder kombinierter Modus. |
| Super-Silent-Lüfter | Lieferumfang | Lieferumfang | Lieferumfang |
| Bewegungssystem | Bürstenlose Gleichstrom-Servomotoren | Bürstenlose Gleichstrom-Servomotoren | Bürstenlose Gleichstrom-Servomotoren |
| X-Achsen-Lager | Selbstschmierende Lager aus geschliffenem und poliertem Edelstahl mit Teflonbeschichtung Doppelblöcke auf der X-Achse für höhere Steifigkeit | Selbstschmierende Lager aus geschliffenem und poliertem Edelstahl mit Teflonbeschichtung Doppelblöcke auf der X-Achse für höhere Steifigkeit | Selbstschmierende Lager aus geschliffenem und poliertem Edelstahl mit Teflonbeschichtung Doppelblöcke auf der X-Achse für höhere Steifigkeit |
| Riemen | Doppelt breite Präzisionsantriebsriemen aus Advanced-B-Style-Kevlar. | Doppelt breite Präzisionsantriebsriemen aus Advanced-B-Style-Kevlar. | Doppelt breite Präzisionsantriebsriemen aus Advanced-B-Style-Kevlar. |
| Auftragsvorschau | Lieferumfang | Lieferumfang | Lieferumfang |
| Autofokus | Lieferumfang | Lieferumfang | Lieferumfang |
| Touchscreen | Lieferumfang | Lieferumfang | Lieferumfang |
| Mitgelieferter Tisch | Waben-Schneidetisch | Waben-Schneidetisch | Waben-Schneidetisch |
| Luftkühlungspumpe | versiegelung | versiegelung | versiegelung |
| Grösse (W x T x H) | 1003 x 673 x 455 mm | 1055 x 834 x 967 mm | 1359 x 834 x 967 mm |
| Gewicht | 63 kg | 102 kg | 117 kg |
| Elektrisch | 110 bis 240 Volt, 50 oder 60 Hz, einphasig | 110 bis 240 Volt, 50 oder 60 Hz, einphasig | 110 bis 240 Volt, 50 oder 60 Hz, einphasig |
| Lüftung | Externer Abluftkanal mit 595–680 m3/h (350–400 CFM) oder internes Filtersystem erforderlich. Ein Ausgangsanschluss, einem Durchmesser von 102 mm | Externer Abluftkanal mit 595–680 m3/h (350–400 CFM) oder internes Filtersystem erforderlich. Ein Ausgangsanschluss, einem Durchmesser von 102 mm | Externer Abluftkanal mit 595–680 m3/h (350–400 CFM) oder internes Filtersystem erforderlich. Ein Ausgangsanschluss, einem Durchmesser von 102 mm |
| Schutzfunktionen | Lieferumfang | Lieferumfang | Lieferumfang |
| Klasse | Laserprodukt der Klasse 2 – 1 mW CW, MAX. 600–700 nm | Laserprodukt der Klasse 2 – 1 mW CW, MAX. 600–700 nm | Laserprodukt der Klasse 2 – 1 mW CW, MAX. 600–700 nm |
Technische Daten und Produktkonfigurationen können ohne Vorankündigung geändert werden.

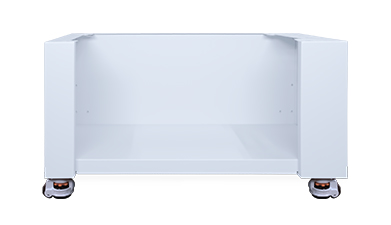

Optionales Zubehör zu den Epilog Edge Lasergeräten
Erweitern Sie Ihr Epilog Fusion Edge Lasersystem mit diesem Zubehör.
Fusion Edge CO₂ – Materialverträglichkeit
| Material | Gravieren | Schneiden |
|---|---|---|
| Acryl | ||
| Beschichtete Metalle | ||
| Blanke Metalle | * | |
| Corian | ||
| Edelstahl | * | |
| Eloxiertes Aluminium | ||
| Glas | ||
| Glasfaser | ||
| Gummi | ||
| Holz | ||
| Holzfurnier | ||
| Kachel | ||
| Keramik | ||
| Kork | ||
| Kunststoff | ||
| Lackierte Metalle | ||
| Leder | ||
| Marmor | ||
| Melamin | ||
| Messing | * | |
| Mylar | ||
| Papier | ||
| Passepartout | ||
| Perlmutt | ||
| Polyoxymethylen | ||
| Pressspan | ||
| Stoff | ||
| Titan | * |
* CO₂-Laser kennzeichnen blanke Metalle, die mit einer Metallkennzeichnungslösung überzogen sind. Besuchen Sie für weitere Informationen unsere Seite zur Metallkennzeichnung mit Lasern.
Gibt es ein Material, das wir für Sie testen können? Kontaktieren Sie uns.
Fusion Edge CO₂ (Faserlaser) – Materialverträglichkeit
Faserlaser von Epilog eignen sich zur Kennzeichnung zahlreicher Metalle und technischer Kunststoffe.
| ABS (weiss, schwarz) | Aluminium 6061 | Aluminum, gelb chromatiert | Automaten- und Werkzeugstahl |
| Bayer Bayblend FR 110 | DAP (Diallylphthalat) | Edelstahl 17-4 PH | Edelstahl 303 |
| Eloxiertes Aluminium mit Klarlack | Eloxiertes Aluminium, hartbeschichtet | Gebürstetes Aluminium | Gefärbtes Polyoxymethylen (sschwarz, braun) |
| Gelb chromatiertes Aluminium | Glasfaserverstärktes PEEK | Glasfaserverstärktes Teflon | Inconel-Metalle (verschiedene) |
| Keramik mit Metallbeschichtung | Kobalt-Chrom-Stahl | Kohlenstoffnanoröhre | Kupfer |
| Magnesium | Makrolon 2807-Polycarbonat von Bayer | Messing | Molybdän |
| Nylon | PEEK, weiss | Polybutylenterephthalat | Polycarbonate (schwarz, weiss) |
| Polycarbonate, Makrolon 2807 von Bayer | Polycarbonatharz 121-R, GE Plastics | Polyoxymethylen, gefärbt (schwarz, braun) | Polysulfone |
| Rynite PET | Santoprene | Schwarze und weisse Polycarbonate | Schwarzes und weisses ABS |
| Siliziumkarbid | Siliziumscheiben | Siliziumstahl | Stahl 4043 |
| Stahl, Automaten- und Werkzeug | Verdichteter Eisenpuder mit Eisenphosphatierung | Vernickelter Baustahl 1215 | Vernickelter Stahl |
| Vernickeltes Gold | Vernickeltes Kovar | Vernickeltes Messing | Verschiedene Inconel-Metalle (Nickel-Chrom-Superlegierungen) |
| Verzinkter Baustahl | Weisses PEEK |
